[전기동차 구조 및 기능] 특고압 - 운전실 선택회로
2020. 6. 7. 20:18ㆍ제2종 철도차량 운전면허/[전기동차 구조 및 기능] 개념
728x90
반응형

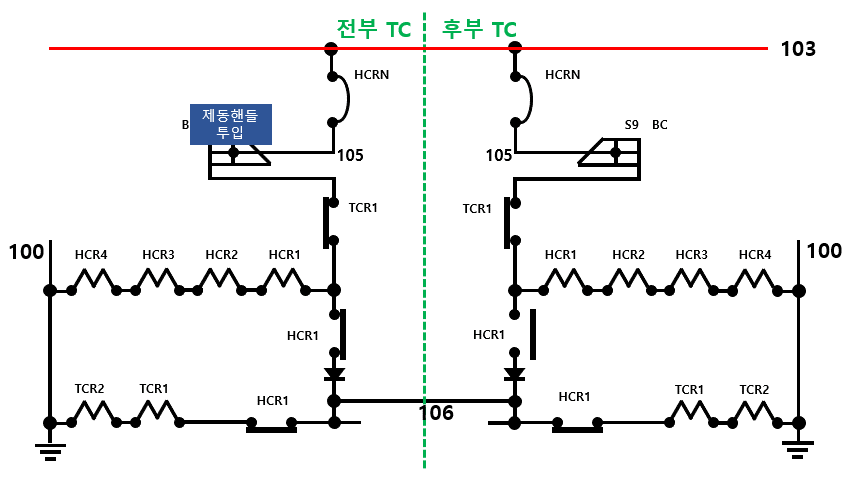

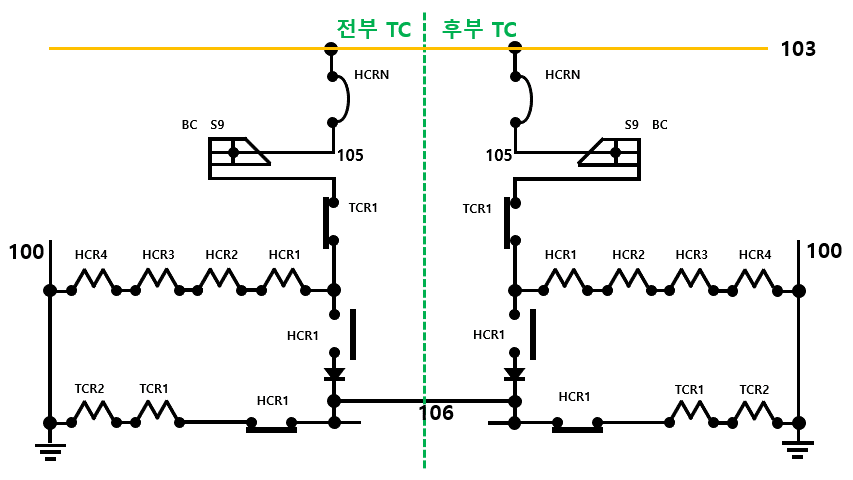

1. HCR
- 전부(Head) 운전실 위치선택 계전기
- 4개 직렬, 1개의 계전기 단선되면 전체 석방됨
- 제동핸들 투입 시, 운전실 선택됨.
2. TCR
- 후부(Tail) 운전실 위치선택 계전기
- HCR이 여자되면, b접점에 의해 TCR1, 2 여자됨
- 운전실 선택이 완료되면, 후부에서 제동핸들을 투입하여도 제어할 수 없음
